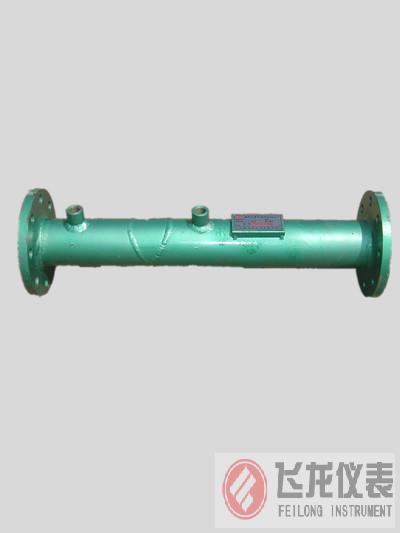

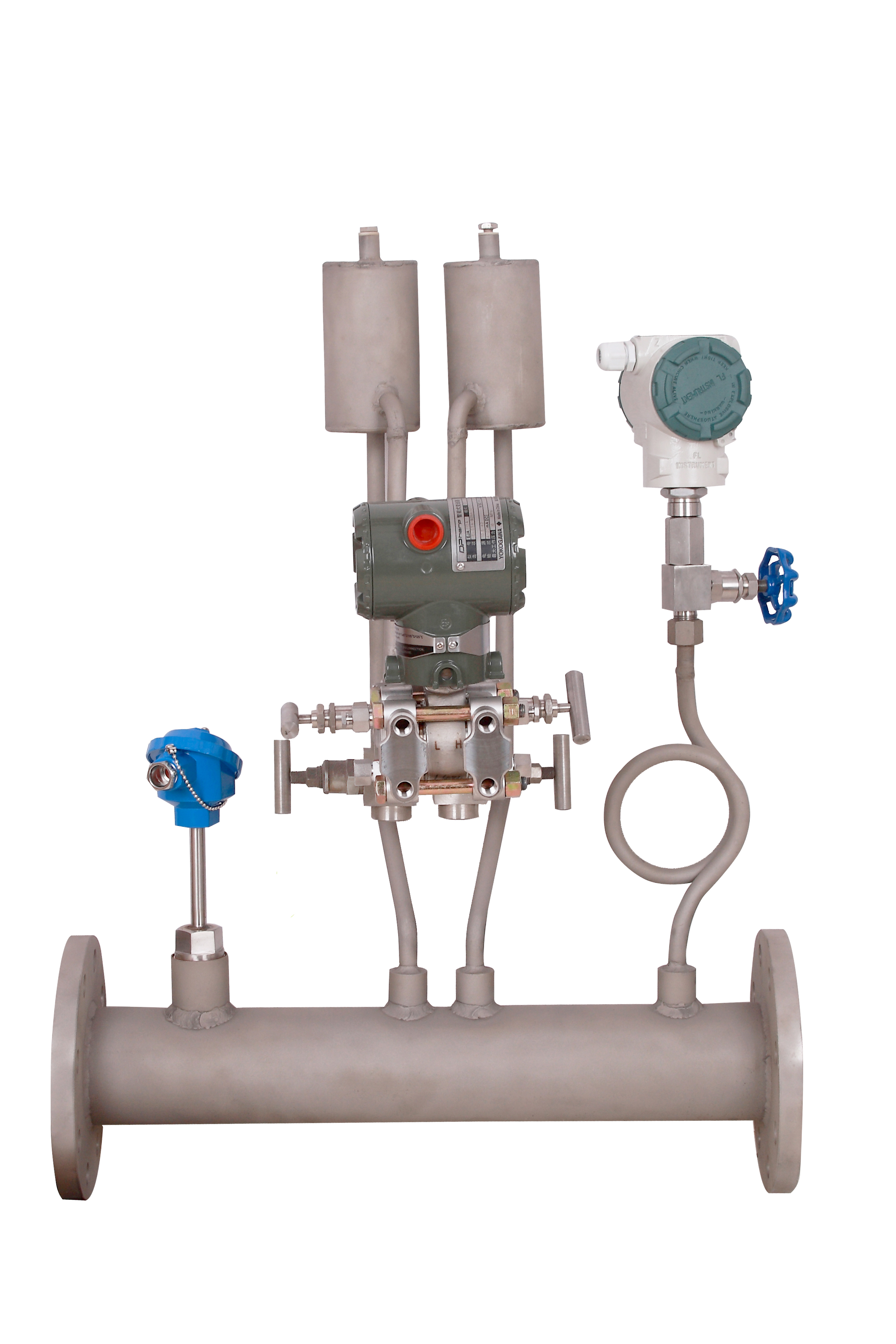

楔形流量計
一、概 述
FL系列楔形流量計，是最新開發、生產的新型流量計。楔形流量計是一種差壓式流量?jī)x表，與標準節流裝置一樣，同屬于節流式差壓儀表范疇，因此在理論上是成熟和可靠的。經過數十年的實際應用，已充分證明是一種應用較廣闊的流量?jī)x表。它的出現，填補差壓儀表低雷諾數、臟污、粘稠介質的測量區域。突破了煉焦、煉油、化工等企業中的焦油、瀝青、殘?jiān)?、石蠟油、易結晶萘油等各種高粘度液體介質的流量測量難題，同時也在化工企業有極強腐蝕性、并隨溫度變化而析出結晶的飽和或過飽和酸、堿、鹽溶液流量中測量獲得廣泛應用。本公司產品執行企業標準：Q/0600YFL003-2010；執行中華人民共和國檢定規程：JJG640-1994。
二、特點
2.1適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸臍怏w、液體介質的流量測量，測量介質不受流體介質介電常數等特性的影響和限制；
2.2節流用楔形件結構設計特殊，有導流作用，不會出現如孔板等其他節流裝置在節流件前后積存雜物堵塞和滯留的現象；
2.3具有流量系數的非線性誤差等參數的修正功能。在低雷諾數（雷諾數＞500即可）的情況下仍可進行高精度的流量測量；
2.4具有流體粘度變化、溫度變化、密度變化等補償功能，特別適合粘度隨溫度變化的流體介質的測量；
2.5不怕振動、抗沖擊、抗臟污；設計原理上振動對測量無任何影響；
2.6具有雙向流量測量功能；流體流向改變不需要重新安裝流量計；
2.7測量精度高；
2.8結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；無運動部件，無磨損，長期使用時不需要重新標定。
2.9抗腐蝕、安全、防爆。
三、技術參數
4.1 流體條件：符合GB/T2624.1—2006中的6.2條和6.3條的要求；
4.2 公稱通徑范圍：DN25～DN500 mm；
4.3 適用雷諾數：300 ～1×106 ；
4.4 安裝直管段長度：上游≥10D, 下游≤5D ；
4.5 測量范圍度：10：1 ；
4.6 準確度：(水校準)±0.5% 、±1.0%；（氣校準）±1.0% 、±1.5%；
4.6 管道連接：法蘭連接、螺紋連接、對焊連接；
4.7 公稱壓力：0.25～6.4MPa；
4.8 介質溫度：≤550 ℃；
