熱網監控系統設計

熱網調度監控系統對各換熱站工藝參數、電氣參數和設備運行狀態進行監測、控制、聯鎖和報警，以及報表打印，通過使用在調度中心和各換熱站間的一系列通訊鏈，完成整個熱網調度所必需的數據采集、數據通訊、順序控制、時間控制、回路調節及上位監視和管理功能。整個系統由調度監控中心、數據通信網絡、現場PLC控制站三部分組成。現場PLC換熱站主要完成各換熱站一、二次網的溫度、壓力、流量等工藝參數的實時采集、各種運行設備的狀態實時反映和控制；在通訊網絡的支撐下，通過某種網絡接口將反映換熱站運行狀態的數據傳送到調度監控中心，同時接收調度監控中心發來的調度控制指令；調度監控中心負責接收各現場監控設備發來的數據，并對數據進行存儲、歷史趨勢分析、報警、報表打印等，在此基礎上，向各現場設備發出調度控制指令。

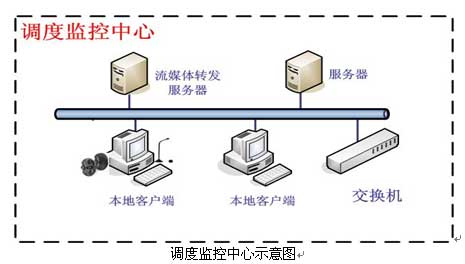

調度監控中心

熱網監控中心主要由數據服務器、操作員工作站、工程師工作站、通訊網關、模擬屏、以太網交換機、防火墻、打印機、UPS電源等組成。對規模較小的供熱企業，可不設數據服務器，直接用操作員工作站兼數據服務器的功能；對于系統規模較大的供熱企業來說，如果熱力站規模超過50個以上，建議采用專用的數據庫服務器，運行管理人員主要通過操作員工作站完成監控工作。
